西門子S7-200 smart系列PLC在加濕自控系統中的應用

　　一、引言
       西門子S7-200 smart系列PLC是西門子新推出的針對中小型自動化系統的解決方案，這類PLC經濟實用，擴展能力強，而且用戶很容易掌握其軟件編程方法。西門子S7-200 smart系列PLC配置西門子SMART LINE系列觸摸屏，為客戶提供了中小型的自動化控制系統，并得到了廣泛應用。在加濕自動化控制系統中，運用到了西門子PLC系統的這種配置，本文下面為您作詳細描述。
　　
　　二、控制系統組成

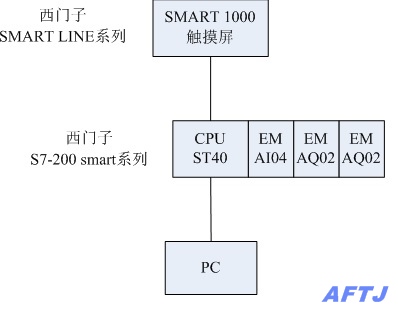

       加濕自動化控制系統的硬件部分核心是西門子S7-200 smart系列PLC，采用CPU ST40，24V供電，晶體管輸出型號；擴展模塊使用1個EM AI04和2個EM AQ02共8路模擬量輸入輸出通道。觸摸屏選用西門子SMART LINE系列SMART 1000觸摸屏，為10.2寸。完整的控制系統組成如圖1所示：
　　
　　                                                  圖1控制系統組成
       需要說明是，西門子S7-200 smart系列PLC的CPU配置有以太網接口，可以很方便地與觸摸屏，PC等設備進行通訊，這是西門子S7-200 smart系列的一大亮點。
　　
　　三、控制系統工藝流程

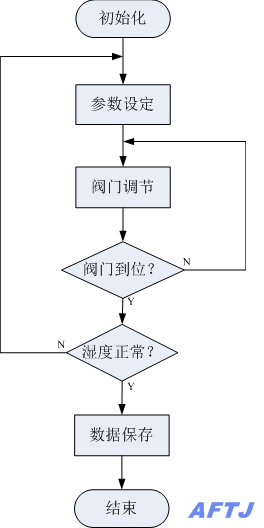

       整套加濕自動化控制系統工藝流程如下圖2所示：

　　                    圖2 控制系統流程圖
       四、結束語
       加濕自動化控制系統采用西門子S7-200 smart系列PLC控制，并使用西門子SMART LINE系列SMART 1000觸摸屏，為客戶提供了完美的自動化系統解決方案。西門子S7-200 smart系列PLC編程環境直觀，組態方便；SMART LINE 1000觸摸屏圖像清晰，界面友好，系統易于操作維護。該系統自投入運行以來，工作穩定可靠，經過測試和實際運行，質量和性能完全符合要求，受到了用戶的好評。
